Šis straipsnis suteiks jums supratimą apie tai, kaip tinkamai uždėti antgalius UTP (Unshielded Twisted Pair) ir FTP (Foiled Twisted Pair) kabeliams, kad jūsų tinklo ryšys būtų aukščiausio lygio.
Montuojant LAN rozetes namuose, dažnai iškyla klausimas, kaip teisingai pajungti UTP ( LAN) rozetes. Pateikiame LAN kabelio jungimo būdus ir schemas. Tiesiuoju kabeliu jungimo būdu jungiamas maršrutizatorius su kompiuteriu. Kryžmintu kabeliu galima tiesiogiai sujungti du kompiuterius be maršrutizatoriaus. Laidų išdėstymas kištuke yra dviejų standartų – 568A ir 568B. Galite pasirinkti tokį, koks jums daugiau patinka, ar kurį lengviau įsiminti. Tinklo kokybei tai neturi jokios įtakos.
Reikalingi įrankiai:

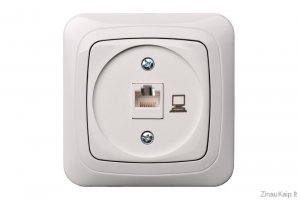

Kaip pajungti ir sumontuoti kompiuterinį lizdą IKL 001 kai statybos darbai pabaigti, o iš montavimo dėžučių styro laidai?
- Pirmiausia išveskite kompiuterinį laidą (paprastai pilkos spalvos su 5e ar 6e atžymomis) iš montažinės dėžutės taip:
-
Nuvalykite kabelį taip:
-
- Nuimkite spaudiklį (iš nugarinės gaminio pusės viršaus), kad matytųsi kabelio pajungimo ertmės su spalvomis.
- Pajungkite kabelį į kompiuterinį lizdą derinant (IKL 001, ar IKL 002, ar ITKL) kabelio spalvas ir lizdo spalvas. Užspauskite pajungtą kabelį spaudikliu.
-
- Įmontuokite lizdą į montažinę dėžutę ir pritvirtinkite jį varžteliais.
-
- Uždėkite ir pritvirtinkite varžteliais išorinį apdailos dangtelį.
- Jei patiems pasijungti nepavyko, į pagalbą kvieskitės sertifikuotus specialistus!
Pajungimo būdai:
FTP kabelio antgalis:
FTP kabelio antgaliai
RJ45 Antgalių Standartizacija
Pirmiausia, turime pažymėti, kad kompiuterinio tinklo kabelių antgaliai turi standartizuotą pavadinimą – RJ45. Tai yra labai svarbu, nes tai užtikrina suderinamumą ir leidžia lengvai jungti kabelius su įvairiomis tinklo įranga.
Yra du pagrindiniai RJ45 antgalių tipai – tie skirti 5 ir 6 kategorijos kabeliams. 6 kategorijos kabeliai yra šiek tiek storesni, todėl svarbu pasirinkti tinkamą antgalį atsižvelgiant į naudojamo kabelio tipą.
UTP Kabelio Antgalio Uždėjimo Instrukcija
UTP kabelio antgalis:
Šiame skyriuje pateiksime išsamią instrukciją, kaip tinkamai uždėti antgalį UTP kabeliui. Šie žingsniai padės užtikrinti, kad jūsų tinklo ryšys būtų stabilus ir patikimas.
- Viršutinio apsauginio sluoksnio nuėmimas ir porų išvijimas: Prieš pradėdami uždėjimo procesą, atidžiai nuimkite kabelio viršutinį apsauginį sluoksnį ir išvilkite poras.
- Laidukų sudėjimas eilės tvarka ir išlyginimas nukerpant: Sudėkite laidukus eilės tvarka pagal standartinę tvarką ir nukirpkite juos lygiai specialiomis replėmis.
- Patikrinimas: Atidžiai patikrinkite, ar laidukai yra tinkamai sudėti ir išlyginti. Nė vienas laidukas neturėtų išsilenkti arba būti sutrauktas.
- Laidukų įkišimas į antgalį: Įkiškite kiekvieną laiduką atidžiai į antgalį, užtikrinant, kad jie neįstrigtų ir sėdėtų tvirtai.
- Užspaudimas specialiomis replėmis: Naudojant specialias replės, užspausti antgalį taip, kad laidukai būtų saugiai tvirti.
- Patikrinimas. Gero naudojimo: Pasirūpinkite, kad antgalis būtų tvirtas, ir patikrinkite, ar visi ryšiai yra stabilūs. Tinkamai uždėję antgalį, galite džiaugtis aukštos kokybės tinklo ryšiu.
FTP Kabelio Antgalio Uždėjimas
FTP kabelio antgalio uždėjimo procesas yra panašus į UTP kabelio antgalio uždėjimą, tačiau svarbu atsiminti, kad FTP kabelis turi papildomą folijos apsaugą nuo elektromagnetinių sutrikimų. Todėl visi žingsniai turi būti atliekami atidžiai, kad nebūtų pažeistas folijos sluoksnis.
Kompiuterinio Tinklo Kabelio Laidų Išdėstymo Tvarka
Nepamirškite, kad tinklas turi būti surenkamas tvarkingai, be nereikalingų pertraukų ar vijimų. Geras laidų išdėstymas užtikrins geresnį signalo perdavimą ir sumažins sutrikimų riziką.
